اجزای بانک خازنی [کاربرد + نکات کلیدی و ضروری + لیست کامل]

سیستم‌های اصلاح ضریب توان بر پایه هماهنگی میان تجهیزات الکترومکانیکی و الکترونیکی کار می‌کنند؛ به طوری که مهندسان پیش از سفارش تجهیزات، با روش اصولی محاسبه بانک خازنی از روی قبض برق بر اساس مقادیر کیلووات‌ساعت اکتیو و کیلووارساعت راکتیو، پله‌های مورد نیاز را تعیین می‌کنند. گرچه استفاده از سیستم‌های اصلاح توان متمرکز در کارخانجات و ساختمان‌های تجاری با کنتورهای دیماندی مرسوم است، اما پرسش درباره کارایی بانک خازنی برای منزل نیز مطرح می‌شود؛ جایی که به دلیل محاسبه نشدن توان راکتیو در کنتورهای تک‌فاز عادی، نصب این تابلوها کاربرد اقتصادی مستقیم ندارد، اما شناخت اجزا برای مجتمع‌های مسکونی بزرگ و مصارف صنعتی حیاتی است.

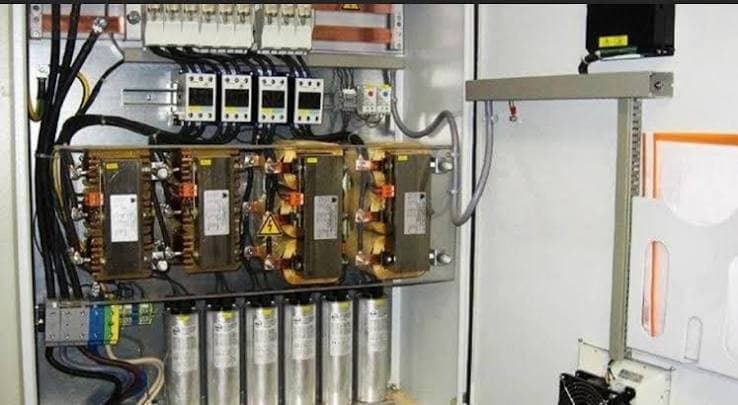

۱. لیست کامل اجزای تشکیل‌دهنده تابلوی بانک خازنی

یک سیستم جبران‌سازی استاندارد از قطعات متعددی در بخش‌های قدرت، فرمان، حفاظت و مانیتورینگ تشکیل یافته است:

• تجهیزات تولید توان راکتیو: خازن‌های سه فاز صنعتی (روغنی یا گازی سیلندری).
• تجهیزات هوشمند پردازش و فرمان: رگولاتور دیجیتال ضریب توان و ترانس جریان (CT).
• تجهیزات سوئیچینگ و اتصال: کنتاکتورهای خازنی ویژه دارای مقاومت پیش‌شارژ، کلیدهای گردان و شستی‌های فرمان دستی/اتوماتیک.
• تجهیزات حفاظتی و ایمنی: فیوزهای تیغه‌ای تندکار (NH/gG)، کلید اتوماتیک کمپکت (MCCB)، رله‌های حرارتی و سیستم ارتینگ.
• تجهیزات تصفیه توان و پایداری: فیلترهای ضدهارمونیک (راکتورهای سری Detuned).
• تجهیزات تهویه و بدنه: اسکلت تابلو برق با رنگ الکترواستاتیک، فن‌های خنک‌کننده، فیلترهای ضدگردوغبار و ترموستات تابلویی.

جدول مشخصات فنی و کاربرد قطعات کلیدی تابلوی خازنی

رگولاتور هوشمند (مغز متفکر مدار)

رگولاتور با پایش ولتاژ شبکه و سیگنال جریان دریافتی از ترانس جریان، ضریب توان فعلی را محاسبه می‌کند. اگر مقدار کسینوس فی از رقم تنظیمی (مثلاً ۰/۹۵) کمتر شود، رگولاتور به ترتیب پله‌ها را با الگوریتم‌های مختلف (دایره‌ای یا خطی) وارد مدار کرده تا استهلاک خازن‌ها یکنواخت شود.

خازن‌های سه فاز صنعتی (منبع تأمین انرژی)

خازن‌ها با ذخیره بار الکتریکی در نیم‌پریود و تحویل آن به تجهیزات القایی در نیم‌پریود بعد، انرژی مغناطیسی موتورها را به شکل محلی تأمین می‌کنند. مدل‌های مدرن دارای مکانیسم قطع در اثر افزایش فشار داخلی (Overpressure Disconnector) هستند که در صورت بروز اضافه بار، خطر انفجار را به صفر می‌رساند.

کنتاکتورهای خازنی (سوئیچ‌های ایمن)

در لحظه اتصال خازن، مقاومت ظاهری آن نزدیک به صفر است و این امر جریانی تا بیش از ۱۰۰ برابر جریان نامی ایجاد می‌کند. کنتاکتورهای خازنی دارای دو پلاتین کمکی زودوصل‌کننده به همراه مقاومت‌های سیمی هستند که جریان اولیه را پیش از پلاتین اصلی محدود می‌کنند.

جدول مقایسه‌ای انواع خازن‌های قدرت صنعتی

• رعایت فاصله استاندارد خازن‌ها: سیلندرهای خازنی هنگام کار تولید حرارت می‌کنند؛ حداقل فاصله میان دو خازن مجاور باید ۵ سانتی‌متر باشد تا جریان طبیعی هوا مانع از تجمیع گرما شود.
• تنظیم زمان تخلیه (دیسشارژ): مقاومت‌های موازی با خازن باید ولتاژ باقیمانده را در کمتر از ۶۰ ثانیه به زیر ۵۰ ولت برسانند؛ بنابراین زمان تأخیر وصل مجدد پله در رگولاتور نباید کمتر از ۶۰ ثانیه تنظیم گردد.
• کنترل مداوم دمای کار تابلو: دمای بالای ۴۰ درجه سانتی‌گراد عامل اول کاهش ظرفیت و سوختن زودهنگام خازن‌هاست؛ تجهیز تابلو به فن‌های قدرتمند دارای فیلتر و بازرسی دوره‌ای ترموستات الزامی است.
• سطح مقطع کابل‌ها: کابل‌های ارتباطی میان شینه‌ها، فیوزها و خازن‌ها باید حداقل با ضریب ۱/۴ تا ۱/۵ برابر جریان نامی خازن محاسبه شوند تا تحمل هارمونیک‌ها و افزایش جریان را داشته باشند.

جدول عیب‌یابی و بررسی وضعیت سلامت اجزا

عملکرد ایمن و بدون نقص سیستم‌های اصلاح ضریب توان، در گرو انتخاب استاندارد و هماهنگ تک‌تک اجزای تابلو است. خرابی در یک قطعه به ظاهر ساده مانند مقاومت تخلیه یا فن خنک‌کننده می‌تواند موجب آسیب‌های زنجیره‌ای به کنتاکتورها و در نهایت انفجار خازن‌ها شود. با به‌کارگیری رگولاتورهای دقیق، کنتاکتورهای استاندارد دارای مقاومت پیش‌شارژ، فیوزهای تندکار و اعمال بازرسی‌های دوره‌ای منظم، سامانه‌ای پایدار حاصل می‌شود که هزینه‌های راکتیو را به طور دائم حذف کرده و طول عمر کل تأسیسات برقی را ارتقا می‌بخشد.
